智能避雷器監測儀_XRJC-3_使用說明書
一、產品用途.
JC-3型智能避雷器監測儀，是將3只傳感器安裝在避雷器低壓端與地之間，將顯示儀器安裝在開關柜面板上。用來記錄三相避雷器泄漏電流、中心點電流、放電次數和和放電時間的一種儀器，大尺寸液晶板顯示。用于戶內開關柜面板安裝，220V 交流或直流電源供電。環境溫度20"C~+60"C
二、結構和性能
JC-3型智能避雷器監測儀主要由傳感器、輸入隔離變換單元、模數(AD)轉換器、單片機、記憶單元、日期電路、保護電路、開關電源、液晶屏、120X120標準塑殼等部分組成。它是利用安裝在避雷器與地之間的傳感器，感應出避雷器的泄露電流信號和放電電流信號，經隔離變換單元得到避雷器泄露電流值和一定電壓幅值和脈寬的脈沖信號，通過模數轉換器輸入單片機，實現對避雷器動作時間、動作次數和泄露電流的記錄。智能電路能根據避雷器:三相泄漏電流不同的相位關系，測量出三相中心點不平衡泄漏電流。中心點電流能很靈敏的判斷避雷器早期故障。當檢測儀無外接電源時，儀表不顯示，也不能計數，但儀表內部長壽命鋰電池能長久保存已記錄的數據。
本儀表具有聲光報警功能，儀表可以根據三相避雷器的電流大小以及中心點電流值的人小進行聲光報警。當4個電流值有一個超標時都能聲光報警，其中中心點零序電流具有極高的報警靈敏度，當三相正常時(平衡)，零序電流極小，如某相避雷器發生早期故障，泄漏電流稍微增人時，零序電流會有數倍的增幅，所以它能很靈敏的判斷避雷器是否正常運行。

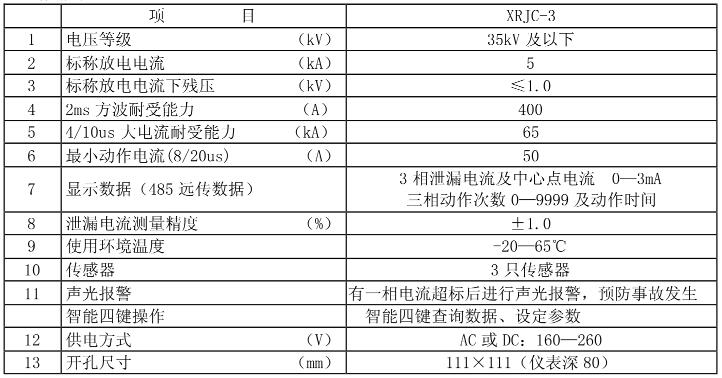

電氣性能表:
通信功能:本儀表可附加RS485通信功能，傳送三相避雷器的泄漏電流、放電次數、放電時間和三相避雷器中心點電流等參數，訂貨時需說明。.
技術參數
智能避雷器監測儀傳感器從避雷器下部獲得泄露電流和動作信號，具有計數準確，存儲量大，能智能查詢，顯示清晰，結構小，面板式安裝等優點。智能監測儀性能符合標準JB/T 10492-2004《避雷器用監測器》的規定。其主要性能:放電計數器在波形8/20微妙，幅值: 10A~10kA， 能準確可靠動作。放電計數器殘壓很低(U5kA<600V)，方波通流能力>400A，泄露電流顯示范圍0~3.8mA。
三、產品安裝
參照示意圖進行安裝。三相避雷器分別通過各自的傳感器接地。智能監測儀主體安裝在開關柜面板.上，標準機殼，開孔尺寸111X< 11mm2. (寬X高)，儀表尺寸120X120X80 (寬X高X深)。傳感器芯線(紅.
色)接各相“+”端，皮線接“一”端。
信息整理：揚州拓普電氣科技有限公司
JC-3型智能避雷器監測儀，是將3只傳感器安裝在避雷器低壓端與地之間，將顯示儀器安裝在開關柜面板上。用來記錄三相避雷器泄漏電流、中心點電流、放電次數和和放電時間的一種儀器，大尺寸液晶板顯示。用于戶內開關柜面板安裝，220V 交流或直流電源供電。環境溫度20"C~+60"C
二、結構和性能
JC-3型智能避雷器監測儀主要由傳感器、輸入隔離變換單元、模數(AD)轉換器、單片機、記憶單元、日期電路、保護電路、開關電源、液晶屏、120X120標準塑殼等部分組成。它是利用安裝在避雷器與地之間的傳感器，感應出避雷器的泄露電流信號和放電電流信號，經隔離變換單元得到避雷器泄露電流值和一定電壓幅值和脈寬的脈沖信號，通過模數轉換器輸入單片機，實現對避雷器動作時間、動作次數和泄露電流的記錄。智能電路能根據避雷器:三相泄漏電流不同的相位關系，測量出三相中心點不平衡泄漏電流。中心點電流能很靈敏的判斷避雷器早期故障。當檢測儀無外接電源時，儀表不顯示，也不能計數，但儀表內部長壽命鋰電池能長久保存已記錄的數據。
本儀表具有聲光報警功能，儀表可以根據三相避雷器的電流大小以及中心點電流值的人小進行聲光報警。當4個電流值有一個超標時都能聲光報警，其中中心點零序電流具有極高的報警靈敏度，當三相正常時(平衡)，零序電流極小，如某相避雷器發生早期故障，泄漏電流稍微增人時，零序電流會有數倍的增幅，所以它能很靈敏的判斷避雷器是否正常運行。
電氣性能表:
通信功能:本儀表可附加RS485通信功能，傳送三相避雷器的泄漏電流、放電次數、放電時間和三相避雷器中心點電流等參數，訂貨時需說明。.
技術參數
智能避雷器監測儀傳感器從避雷器下部獲得泄露電流和動作信號，具有計數準確，存儲量大，能智能查詢，顯示清晰，結構小，面板式安裝等優點。智能監測儀性能符合標準JB/T 10492-2004《避雷器用監測器》的規定。其主要性能:放電計數器在波形8/20微妙，幅值: 10A~10kA， 能準確可靠動作。放電計數器殘壓很低(U5kA<600V)，方波通流能力>400A，泄露電流顯示范圍0~3.8mA。
三、產品安裝
參照示意圖進行安裝。三相避雷器分別通過各自的傳感器接地。智能監測儀主體安裝在開關柜面板.上，標準機殼，開孔尺寸111X< 11mm2. (寬X高)，儀表尺寸120X120X80 (寬X高X深)。傳感器芯線(紅.
色)接各相“+”端，皮線接“一”端。
信息整理：揚州拓普電氣科技有限公司
