測試原理：電壓降測試儀主要是對被測試物施加一定的電流，在恒流狀態下，依據歐姆定律來測量被測物電壓損耗之狀況；目的是模擬產品在實際使用環境下出現的各種電性能故障，是否會影響產品的壽命和性能，一般開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品之電壓降要求會比較高，也比較嚴格。
適用范圍：該儀器適用于測量不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降,從而判斷接線口優劣,也可檢查插頭線在完成標準規定的彎曲試驗次數后的斷線情況。也可以用作連接器、線束的電壓降試驗。
功能特點：本儀器有可調的大電流輸出測試，測量出的電壓降值數字顯示，直觀明了。
主要參數：
1、輸入電壓:AC220V+10%,50Hz
2、工作電流AC/DC: 0~50A/100A/200A/300A/500A/1000A/2000A/5000A任意可調(量程可選擇)
3、電壓降范圍: 0.01~199.99mV/0.1~1999.9mV/1~19999mV(量程可選擇)
4、電壓表小的分辨率：0.01mV
5、電流表小的分辨率：0.1A
6、測試時間：0.01S~999.9S /M /H
連接器電壓降測試儀的使用方法：
1、在端子與電線壓接處中間位置至電線75mm長的電線處（剝?nèi)ソ^緣層釬焊牢固，寬度可根據客戶要求定做）的兩點間測量，扣除75mm長的電線電壓降后即為端子與電線壓接處的電壓降。
2、當一個端子同時連接兩根或兩根以上電線時對各根電線分別施加電流以測量電壓降。
3、根據導體公稱截面積，將試驗電流調至所需的范圍，壓下操作臺中的測試接著端子夾具，測試地程中電壓降直接讀數一直實時顯示。
附：GJB 1217-2009-3004接觸電阻測試方法
1目的
測量通過規定電流的一對插臺接觸件兩端或接觸件與測量規之間的電阻。
2試驗設備
a.一只多量程電流表,使讀取的每一數值范圍應在刻度的一半以上。電流表精度應使測
量值精度在2%以內。
b.一只高阻電壓表,測量精度應在2%以內。為了比較方便測量正向和反向數據,建議采
用刻度0點在中心，或白動轉換極性的數子電壓表。
c.能按照有關規范中所規定的試驗電流的要求控制輸出的電流源。
3試驗樣品
3.1試驗樣品
試驗樣品應由插合對接觸件、配對的無極性接觸件、或印制線路板與相配的接觸件(按規
定)組成。
3.2 試驗樣品準備
試驗樣品應按規定的使用情況作準備。預處理或特殊環境條件處理應按規定。要注意保證導線的正確剝頭,使多股線完整不斷,并且導線與接觸件接合處應無夾雜紗線或絕緣破皮。
a.除非另有規定,試驗樣品在試驗前不應采取任何方法清洗,也不能有潤滑劑或其他涂覆。
b.如實際可行,應將一根1. 0 m長的整段導線接在接觸件上以散失熱量。
c.試驗樣品可以裝入合適的連接器內并按正常使用情況嚙臺好.不能裝入合適的連接器內的試驗樣品不要采用任何方法進行剛性固定,那可能影響插合接觸件之間界面上作用的力。
d.開始試驗前可以準備好電壓表探針的接觸點。當在所進行的試驗時間里對環境條件存在要求時,用焊接或用適當裝置壓接電壓表引線成永久地搭接是允許的。
4試驗程序

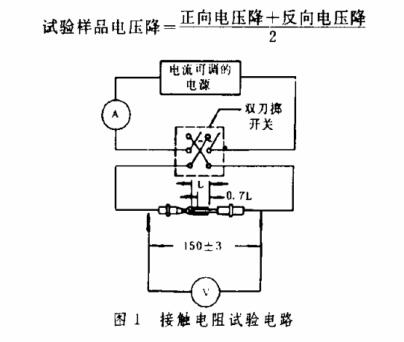

a.斷開電流,將試驗樣品接入試驗電路,如圖1所示。
b.給電路加電壓,并增加電流一直達到要求的試驗電流。
c.讓試驗樣品在試驗電流下穩定下來。
d.將電壓表探針接觸到試驗樣品兩端,測量并記錄電壓降。要保證試驗電流為規定值。
e.當測量是1mV或更小的直流測量,還應讀取反向的電流值。應平均兩個方向的測量結果,以抵消熱勢能的影響。
其法如下:
(1)如果需要.應調節電源使反向電流等于正向電流:
(2)測量并記錄反向電壓降;
(3)計算試驗樣品的電壓降，如下式:
