接地電阻表檢定裝置_JDB-2型_主要技術指標
接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電安全。
JDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC25A)及大地網接地電阻表的檢定。可以作電阻箱使用，起始電阻10mΩ，即×0.01Ω測量盤從1開始，不設零位。分辨率達1mΩ。
主要技術指標
1 電阻輸出范圍0.010Ω～20001.110Ω；分辨率：1mΩ。
2 接地電阻表檢定裝置模擬接地電阻rE（標準電阻器）
圖中:rE為模擬接地電阻（標準電阻器）
JDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC25A)及大地網接地電阻表的檢定。可以作電阻箱使用，起始電阻10mΩ，即×0.01Ω測量盤從1開始，不設零位。分辨率達1mΩ。
主要技術指標
1 電阻輸出范圍0.010Ω～20001.110Ω；分辨率：1mΩ。
2 接地電阻表檢定裝置模擬接地電阻rE（標準電阻器）
標準電阻器）
|
阻值（Ω）
|
×103
|
×102
|
×101
|
×100
|
×10-1
|
×10-2
|
×10-3
|
|
功率、電流
|
0.25W
|
0.25W
|
0.25W
|
0.25W
|
0.5A
|
0.5A
|
0.5A
|
|
準確度（％）
|
0.05
|
0.05
|
0.1
|
0.1
|
0.5
|
5.0
|
20
|
3 模擬輔助接地電阻rP、rC（輔助接地電阻）
|
阻值（Ω）
|
0
|
500
|
1000
|
2000
|
5000
|
|
準確度（％）
|
(＜0.1Ω)
|
2.0
|
2.0
|
2.0
|
2.0
|
|
功率（W）
|
rp 2W rc 2W
|
||||
4 使用環境：溫度20℃±5℃; 相對濕度40％～70％RH

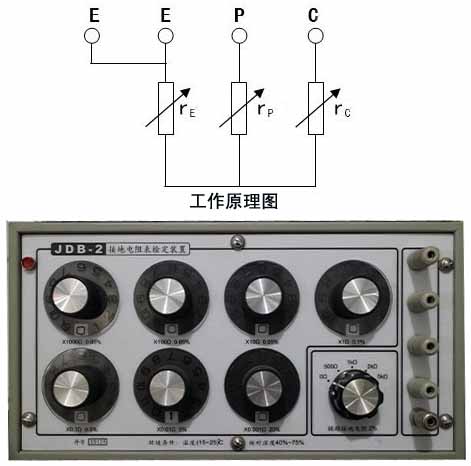

接地電阻表檢定裝置工作原理
原理線路如下：
rE ：0.010Ω～20001.110Ω
rP =0Ω，500Ω，1000Ω，2000Ω，5000Ω
rC =0Ω，500Ω，1000Ω，2000Ω，5000Ω
圖中:rE為模擬接地電阻（標準電阻器）
rP為模擬輔助接地電阻
rC為模擬輔助接地電阻
