電流互感器特性綜合測試儀（CT Analyzer ）檢測范圍
比率和相位準確度
繞組電阻
磁化特性（拐點）
復合誤差（ALF、ALFi、FS、FSi、Vb）
負載阻抗
暫態 CT 等級和參數（TPS、TPX、TPY 和 TPZ 型 CT）
暫態面積系數 (Ktd)
如果缺少/未知：CT 類型、等級、比率、拐點、功率因數、額定負載、運行負載、一次側和二次側繞組電阻
剩磁和殘余磁性
即時好/壞評估
主要特性
只需按下按鈕，即可對電流互感器 (CT) 進行分析
測量準確度：0.02%/1分（現場校準）
小巧輕便，易于運輸，適合現場測試
可根據 IEC、IEEE 標準和自定義或地方/國家標準進行自動評估
調試時間短（自動測試持續時間不到 1 分鐘）
高的測試電壓達到120 V
利用遠程接口控制儀器測試程序
其他特性
模擬不同的負載和電流
分析 CT 飽和的影響
測量 VT 變比
萬用表
工作原理
將低測試信號注入 CT 的二次側
確定 CT 的等效電流參數
確定 CT 的所有相關性能參數
顯示 CT 的所有相關參數及其在不同電流和負載下的準確度
按照所選擇的標準評估 CT
確定未知 CT 銘牌參數
每次測試后對 CT 進行去磁。

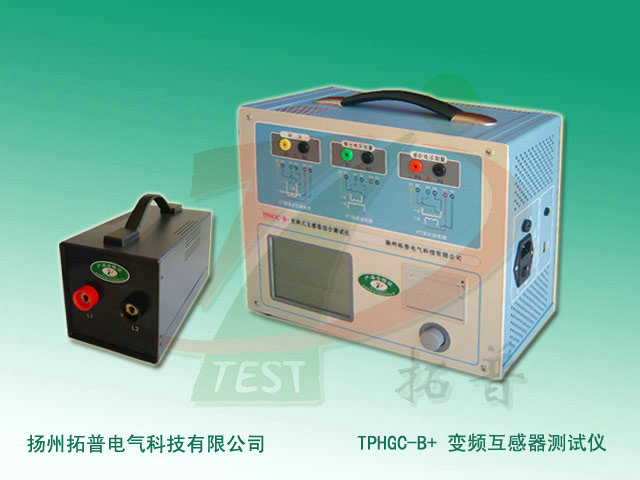

【延伸閱讀】TPHGC-B互感器綜合測試儀技術說明
互感器綜合測試儀是一款為測試互感器：伏安特性、變比、極性、二次繞組電阻、負荷、角差、比差等參數而設計的多功能現場試驗儀器。該互感器測試儀基于變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出僅180V的交流電壓和12A的交流電流，卻能應對拐點高達30kV的CT測試。儀器可將實驗結果快速顯示出來，支持數據保存和現場打印，省去手動調壓、人工記錄、描曲線等繁瑣勞動。操作簡單，攜帶方便，提高了工作效率，是互感器現場檢測的專業產品。
功能特點
1、該互感器測試儀可遵照GB1208-2006（IEC60044-1）、GB16847-1997（IEC60044-6）等不同的標準對CT、PT進行測試和計算。
2、采用變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出僅180V的交流電壓和12A的交流電流，可應對拐點高達30kV的CT測試。
3、功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
4、自動給出拐點電壓/電流、10%誤差曲線、5%誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數（Ts）、剩磁系數（Kr）、準確級、飽和和不飽和電感等參數。
5、該儀器操作界面友好美觀，全中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。
6、儀器采用旋轉光電鼠標操作，操作簡單，快捷方便，易掌握。
7、裝置可存儲測試數據，掉電不丟失。
8、面板自帶打印機，可自動打印生成的試驗報告。
9、測試十分方便，除了負荷測試外，其他各項測試都是基于同一接線。
10、該設備便于攜帶，裝置重量小于9Kg。
測試功能
1、勵磁特性試驗。
2、變比試驗。
3、相位和極性試驗。
4、CT各種一次電流及各種負荷時的比差、角差測量。
5、CT二次繞組電阻測量。
6、CT二次回路負荷測量。
7、CT暫態特性測試與分析。
8、測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30kV的CT、變壓器套管CT、各電壓級PT等。
9、拐點電壓/電流、10%（5%）誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。
技術參數
1、工作電源：AC 220V±20%、50Hz
2、輸出電壓：0～180V（RMS）
3、輸出電流：0～12A（RMS）、峰值36A
4、CT變比測量范圍：1～30000
5、PT變比測量范圍：1～30000
6、電壓測量：準確度：±0.2%
7、變比測量：準確度：±0.2%
8、相位測量：準確度：±5’、分辨率：0.5’
9、二次繞組電阻測量范圍：0～300Ω、分辨率：0.2mΩ、精度：0.5%±2mΩ
10、交流負載測量：0～300VA、精度：0.5%±0.02VA
11、工作條件：溫度：-10℃～50℃、濕度：≤90%

信息整理發布：揚州拓普電氣科技有限公司
